Фаркоп для Mazda Bongo Friendee
На текущий момент у меня такой авто - Mazda Bongo Friendee.
К моему 37-му дню рождения у меня получился подарок в виде заводского японского фаркопа SeaMarine. По просьбам сообщества владельцев Mazda Bongo Friendee изделие было разобрано для снятия размеров и изготовления чертежа.
Немного усилий в свободное время

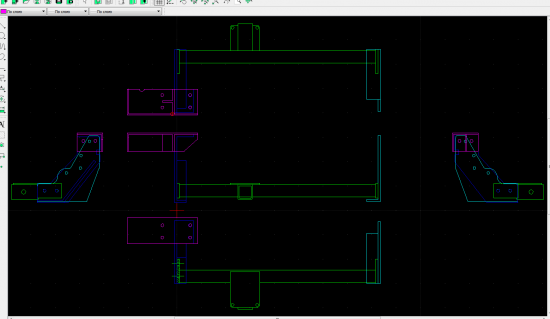

и вот чертежик готов

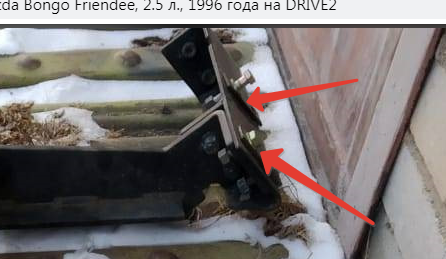

Увы, комплект у меня не полный, не хватает двух деталей, отмеченных красными стрелками на следующей картинке
Их придется изготовить по месту.
Те, кто возьмется, используя данный чертежик, сделать себе фаркоп должны понимать, что размеры были сняты с готового, окрашенного, бывшего в употреблении изделия, соответственно, будет совсем не лишним проверить их по месту, т.е. непосредственно на автомобиле. Ни за какие последствия от использования, или невозможности использования представленного материала, я ответственности не несу. У каждого своя голова на плечах и правило, семь раз отмерь, один отрежь, никто не отменял.

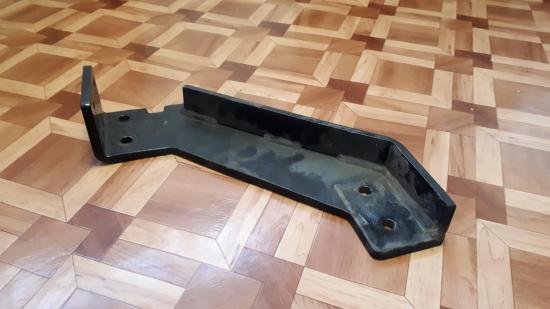

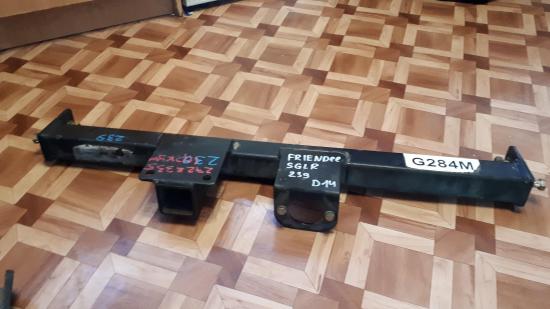

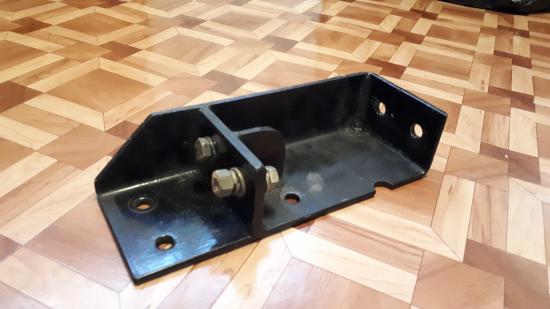

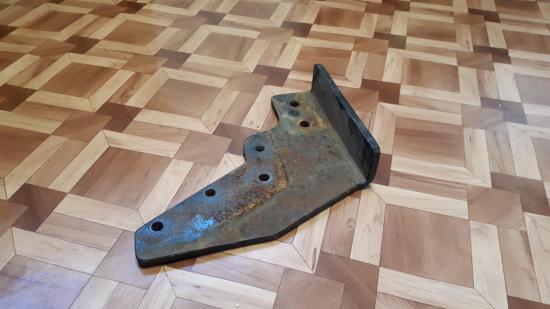

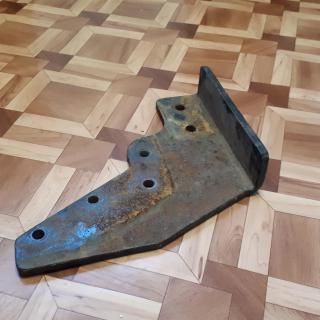

Для понимания прикладываю фотографии, позволяющие представить как выглядит каждая деталь фаркопа в отдельности
Подрозетник на чертеже не прорисован, не та детать, чтобы на нее запариваться.
Квадрат под стандартную двухдюймовую вставку, размер понижения (а скорее наоборот повышения) лучше выбрать после установки фаркопа на автомобиль, исходя из стандартной высоты крюка в 350-420 мм от земли.
Нарисовано в бесплатной программе LibreCAD, открывать, соответственно, в ней же, хотя возможно, что получится и чем-нибудь другим, я не в курсе. Размеры не проставлены, но это с легкостью можно сделать самостоятельно, программа очень проста для освоения. Если все ясно и нет вопросов - качаем чертежик и беремся за рулетку-дрель-сварку-болгарку. Если есть вопросы, можно задать их мне на drive2.ru или mikrob.ru, возможно, я даже отвечу.
